運輸途中結構損壞?液氮容器物流安全的全鏈條防護技術

　　液氮容器在運輸過程中的結構損壞不僅導致液氮泄漏(每小時泄漏量可達總?cè)萘康?15%)，更可能引發容器爆炸(內部壓力驟升超過 0.15MPa 時)。根據 ISTA 3A 運輸測試標準，未采取防護措施的容器在公路運輸中損壞率高達 32%，以下是基于運輸全流程的安全解決方案：

　　1. 運輸前的結構完整性驗證

　　核心問題：

　　容器內膽與外殼的連接焊點在長期使用后疲勞，運輸震動可能導致焊點開裂(裂紋寬度>0.1mm 即存在泄漏風險)。

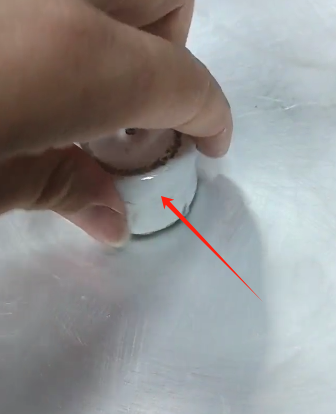

　　真空閥門的閥芯密封面磨損，在顛簸中易出現微量泄漏，使真空度在 24 小時內下降 10?1Pa。

　　解決方案：

　　無損檢測：采用超聲探傷儀(靈敏度≥0.1mm)檢測焊縫質量，重點檢查內膽底部與支撐柱的連接部位;使用氦質譜檢漏儀(最小可檢漏率 5×10?1?Pa?m3/s)檢測真空系統。

　　壓力測試：關閉所有閥門后，向容器內充入 0.12MPa 氮?dú)?，保?60 分鐘，壓降超過 0.003MPa 則判定為不合格，需更換密封組件。

　　附件加固：將液位計、閥門等外露部件拆卸后單獨包裝，接口處用硅膠塞密封，運輸時再原位安裝并使用防松螺母固定(扭矩值設定為 25N?m)。

　　2. 運輸載體的適配性改造

　　核心問題：

　　普通貨運車廂的固定裝置無法緩沖垂直方向的沖擊(運輸中最大沖擊力可達 3G)，導致容器支撐結構變形。

　　集裝箱運輸中的溫度波動(-10℃至 40℃)使容器材料產生熱脹冷縮應力，加速密封件老化。

　　解決方案：

　　減震系統：采用三級減震方案 —— 底層安裝聚氨酯減震墊(厚度 50mm，硬度 60 Shore A)，中層使用彈簧減震器(阻尼系數 0.2)，上層設置橡膠約束帶(拉伸強度≥15MPa)，將沖擊力衰減至≤0.5G。

　　溫度控制：在運輸車廂內安裝溫控裝置，維持溫度在 5-30℃;容器外部包裹 5 層鋁箔隔熱層(反射率≥95%)，降低環境溫度影響。

　　固定方式：根據容器直徑定制弧形固定架(材質為 Q235 鋼，厚度 8mm)，使用直徑 12mm 的不銹鋼螺栓固定在車廂地板，每個固定點的承重能力≥500kg。

　　3. 不同運輸方式的特殊防護措施

　　公路運輸：

　　車速控制：在顛簸路段(如鄉村公路)車速不超過 40km/h，轉彎時離心加速度≤0.3G。

　　路線規劃：避開連續坡度>5° 的路段，防止容器傾斜角度超過 15°(傾斜角每增加 5°，泄漏風險提升 20%)。

　　鐵路運輸：

　　車廂選擇：優先使用棚車運輸，避免平車運輸時的雨水浸泡;固定位置遠離車廂連接處(振動幅度降低 40%)。

　　堆疊限制：多個容器運輸時，堆疊高度不超過 2 層，層間放置木質隔板(厚度≥20mm)。

　　航空運輸：

　　包裝合規：符合 IATA DGR 9 類危險品包裝要求，使用 UN 2187 專用集裝箱，內部填充惰性氣體(氮?dú)饧兌取?9.9%)。

　　壓力監控：安裝實時壓力傳感器(精度 ±0.001MPa)，通過衛星定位系統傳輸數據，當壓力超過 0.1MPa 時自動報警。

　　4. 運輸后的損傷評估與修復

　　核心問題：

　　隱性損傷(如真空層微量泄漏)初期難以發現，可能在使用 1-2 個月后出現液氮消耗異常。

　　未經專業評估的修復可能導致二次損傷(如焊接時高溫破壞真空隔熱層)。

　　解決方案：

　　全面檢測：運輸后進行 “三查”—— 查外觀(有無變形、劃痕深度<0.5mm)、查壓力(靜置 24 小時壓力降≤0.002MPa)、查真空度(使用熱像儀檢測表面溫度分布，溫差應≤3℃)。

　　專業修復：真空層泄漏需返廠進行氦質譜檢漏定位，采用激光焊接(功率 300W)修復漏點，再重新抽真空至≤10??Pa;內膽變形則需更換整個內膽組件(材質選用 304L 不銹鋼，屈服強度≥170MPa)。

　　維護記錄：建立運輸 - 檢測 - 修復電子檔案，記錄每次運輸?shù)恼饎?dòng)參數、溫度曲線及修復內容，作為下次運輸方案優化的依據。

　　通過實施從出發前檢測、運輸中防護到抵達后評估的全鏈條管理，可將液氮容器運輸損壞率降低至 2% 以下，同時確保符合各類運輸法規的要求。
